一種漸進空腔型容積式孔底動力機，簡稱螺杆鑽具。以泥漿、清水為動力介質，通過鑽杆中心孔輸送到孔底的螺杆鑽具，實質上是把液體壓力能轉換為機械能的一種能量轉換裝置。鑽探時，螺杆鑽具直接帶動連接在其孔底傳動軸上的岩心管和鑽頭回轉，整個鑽杆柱僅作為輸送高壓工作介質的通道和支撐鑽頭反扭矩的杆件，不作回轉運動。采用螺杆鑽具鑽探與常規鑽探相比有許多優點，如鑽杆磨損大幅度下降，鑽速高。它是打定向孔的主要器具，在鑽探領域已發揮作用。

黑龍江蜜桃视频一区免费观看工具廠家介紹工作原理

螺杆鑽具是一種以鑽井液為動力，把液體壓力能轉為機械能的容積式井下動力鑽具。當泥漿泵泵出的泥漿流經旁通閥進入馬達，在馬達的進出口形成一定的壓力差，推動轉子繞定子的軸線旋轉，並將轉速和扭矩通過萬向軸和傳動軸傳遞給鑽頭，從而實現鑽井作業。

組成部分

螺杆鑽具主要由旁通閥、液馬達、萬向軸和傳動軸等四大總成組成。螺杆馬達是鑽具的主要部件，很多實踐和理論分析結果表明，如欲使馬達正常有效地工作，每級馬達所能承受的壓降以不超過0.8Mpa為宜,否則馬達就有漏失。轉速很快降低，嚴重時則完全停止轉動，馬達損壞。（馬達的一個導程為一級） 現場使用的泥漿流量應在推薦的使用範圍內，否則將影響馬達效率，甚至加大磨損。螺杆馬達的性能參數是螺杆鑽具的主要性能參數。馬達的理論輸出扭矩和馬達壓降成正比，輸出轉數與輸入泥漿流量成正比，隨著負荷的增加鑽具轉數降低，所以隻要控製地麵上的壓力表的讀數和泵的流量，就能控製井下鑽具的扭矩和轉速。

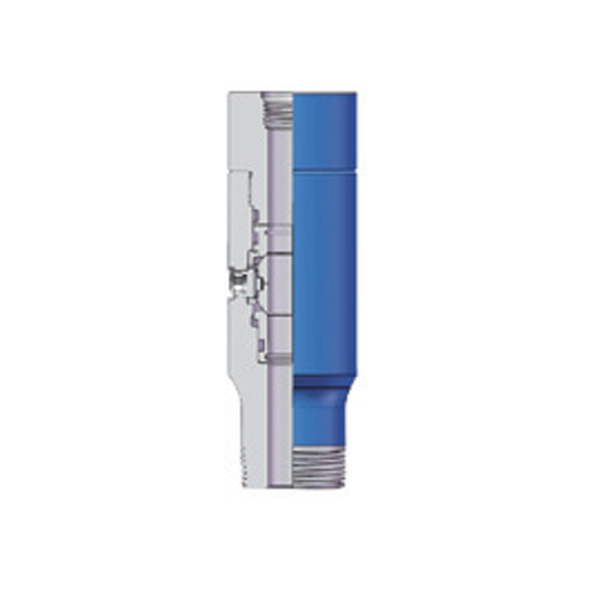

旁通閥部分

旁通閥由閥體、閥套、閥芯及彈簧等部件組成，在壓力作用下閥芯在閥套中滑動，閥芯的運動改變了液體的流向，使得旁通閥有旁通和關閉兩個狀態：在起、下鑽作業過程中，閥套與閥體通孔未閉和，旁通閥處於旁通狀態，使鑽柱中泥漿繞過馬達進入環空；當泥漿流量和壓力達到標準設定值時，閥芯下移，關閉旁通閥孔，此時泥漿流經馬達，把壓力能轉變成機械能。當泥漿流量值過小或停泵時，彈簧把閥芯頂起，旁通閥孔處於開啟位置--處於旁通狀態。

馬達介紹

馬達由定子、轉子組成。定子是在鋼管內壁上壓注橡膠襯套而成，其內孔是具有一定幾何參數的螺旋；轉子是一根有硬層的螺杆。轉子與定子相互齧合，用兩者的導程差而形成螺旋密封腔，以完成能量轉換。馬達轉子的螺旋線有單頭和多頭之分。轉子的頭數越少，轉速越高，扭矩越小；頭數越多，轉速越低，扭矩越大。

萬向軸簡介

萬向軸的作用是將馬達的行星運動轉變為傳動軸的定軸轉動，將馬達產生的扭矩及轉速傳遞給傳動軸至鑽頭。萬向軸多采用撓軸式。

轉動軸

傳動軸的作用是將馬達的旋轉動力傳遞給鑽頭，同時承受鑽壓所產生的軸向和徑向負荷。因此，傳動軸需要高的硬度、耐磨性和使用壽命。這個時候，淬火熱處理可以大大提高傳動軸的使用壽命。
